تفاوت درب اتوماتیک اسانسور و درب نیمه اتوماتیک

در این مطلب به بررسی درب اتوماتیک اسانسور، اجزا، انواع، ویژگی‌های کیفی و در نهایت مقایسه آن‌ با درب‌های نیمه‌اتوماتیک می‌پردازیم.

۱. درب اتوماتیک آسانسور چیست؟

درب تمام‌اتوماتیک آسانسور (Fully Automatic Elevator Door) سامانه‌ای است که در آن، باز و بسته شدن درب طبقات (Landing Door) و درب کابین (Car Door) به شکل کاملاً مکانیزه، هماهنگ و بدون دخالت دست مسافر انجام می‌پذیرد.

در این سیستم:

• یک مکانیزم محرک الکتریکی به نام اپراتور درب کابین (Door Operator) روی کابین مستقر است.
• درب طبقات فاقد موتور مستقل بوده و به کمک یک سازوکار کلاچ (Retiring Cam / Door Vane) در زمان توقف هم‌سطح کابین با طبقه، قفل مکانیکی درب طبقه باز شده و هر دو درب به‌طور هم‌زمان توسط موتور درب کابین هدایت می‌شوند.

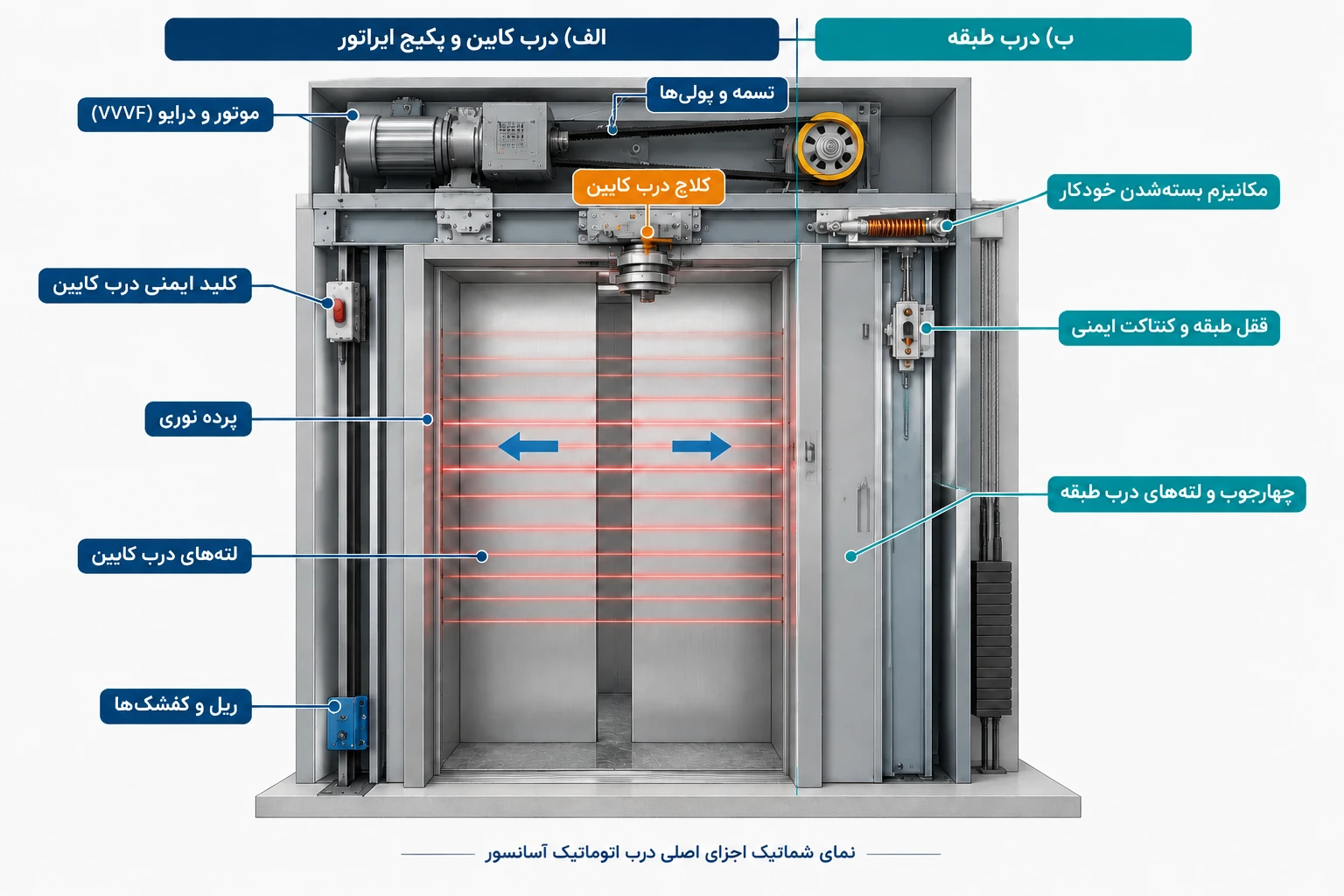

۲. اجزای اصلی درب اتوماتیک آسانسور

سیستم درب اتوماتیک از دو بخش کلی تشکیل شده است:

الف) درب کابین و پکیج اپراتور (Car Door & Operator)

1. موتور و درایو (Door Drive / Motor): در آسانسورهای امروزی عموماً از موتورهای براش‌لس (DC Brushless) یا سروموتورها مجهز به درایو کنترل سرعت (VVVF) استفاده می‌شود که حرکتی آرام، بدون ضربه و متغیر با منحنی‌های S-Curve ارائه می‌دهند.
2. کلاچ (Car Door Vane / Clutch): بازوی محرکی که هنگام هم‌ترازی با طبقه، زبانه‌های قفل طبقه را درگیر کرده و باز شدن هم‌زمان هر دو درب را تضمین می‌کند.
3. تسمه و پولی‌ها: انتقال گشتاور از موتور به لت‌ها (Panels).
4. مکانیزم بازماندن اضطراری و کلید ایمنی (Safety Interlocks): میکروسوئیچ‌های اطمینان از بسته بودن کامل درب کابین جهت ارسال سیگنال حرکت به تابلو فرمان.
5. پرده نوری (Photocell / Light Curtain): حسگرهای چندنقطه‌ای مادون قرمز در طول ارتفاع درب که با تشخیص هرگونه مانع، بلافاصله فرمان بازگشت درب (Re-open) را صادر می‌کنند.

ب) درب طبقه (Landing Door)

1. چهارچوب و لته‌ها (Frame & Panels): قاب فولادی مستحکم همراه با لت‌های صلب که داخل ریل‌ها حرکت می‌کنند.
2. قفل طبقه و کنتاکت ایمنی (Door Lock & Safety Contact): مکانیزمی مکانیکی-الکتریکی که مانع باز شدن درب در غیاب کابین می‌شود و با بسته شدن، مدار سری استپ را تکمیل می‌کند.
3. مکانیزم بسته شدن خودکار (فنری یا قرقره و سیم‌بکسل وزنی): سیستمی ثقلی یا مکانیکی که در صورت عدم درگیری با کلاچ، درب طبقه را خودبه‌خود بسته نگه می‌دارد.
4. ریل و کفشک‌ها (Guide Rails & Shoes): هدایت‌کننده‌های روان و بی‌صدای لت‌ها در امتداد مسیر افقی.

۳. انواع درب اتوماتیک آسانسور

دسته‌بندی درب‌های اتوماتیک عمدتاً بر اساس جهت بازشو و تعداد لته‌ها (Panels) انجام می‌گیرد:

۴. مشخصات یک درب اتوماتیک باکیفیت و استاندارد

در هنگام خرید و تحویل‌گیری درب اتوماتیک باید مشخصات زیر را بررسی کرد:

1. کیفیت ورق و خمش لت‌ها: لته‌ها باید از ورق استیل ساخته شده باشند و تقویت‌کننده‌های طولی (Omega Stiffeners) درون لت‌ها مانع از تاب‌برداشتن یا لرزش در اثر باد ناشی از حرکت کابین (Piston Effect) شود.
2. درایو هوشمند VVVF با قابلیت تنظیم دقیق: امکان تعیین مستقل سرعت بسته شدن، باز شدن، فاز شتاب مثبت و کاهش سرعت، و نیز سنجش خودکار وزن لنگه‌ها (Self-Tuning).
3. سامانه ضدانفجار و ضدبرخورد هوشمند (Anti-Pinch / Torque Limiter): قابلیت برگشت درب در صورت مواجهه با نیروی مقاوم کمتر از ۱۵۰ نیوتن طبق استاندارد EN 81.
4. بی‌صدا بودن سیستم ریل و قرقره‌ها: قرقره‌ها از جنس پلی‌آمید یا تفلون ضدسایش با بلبرینگ‌های آب‌بندی‌شده (Sealed) جهت جلوگیری از ارتعاش و ایجاد نویز بیش از $\text{ دسیبل}$.
5. مقاومت در برابر حریق (Fire-Rated): دارای گواهینامه معتبر مقاومت در برابر آتش (حداقل E60 یا EI120 طبق EN 81-58).

۵. مقایسه : درب اتوماتیک در برابر درب نیمه‌اتوماتیک

در سیستم‌های نیمه‌اتوماتیک (Semi-Automatic)، درب کابین به‌صورت اتوماتیک (معمولاً تلسکوپی اتوبوسی یا لت‌دار) باز می‌شود یا حتی آسانسور اصلاً درب کابین ندارد (در سیستم‌های قدیمی و ناایمن)، در حالی که درب طبقات دستی و لولایی است و توسط مسافر باز و بسته می‌شود.

آیا دوست دارید دربهای اتوماتیک ما را ببینید؟ دربهای اتوماتیک کیوان فراز

نتیجه‌گیری :

انتخاب میان این دو سیستم مستقیماً به کاربری ساختمان، ترافیک جمعیت و ابعاد چاه آسانسور بستگی دارد:

• در ساختمان‌های با کاربری اداری، تجاری، درمانی و مسکونی پرتراکم، نصب درب تمام‌اتوماتیک از ملزومات انکارناپذیر استاندارد و آسایش کاربران است.
• در ساختمان‌های کم‌واحد با محدودیت شدید در عرض چاه آسانسور یا پروژه‌هایی با بودجه بسیار محدود، درب‌های نیمه‌اتوماتیک لولایی همچنان مورد استفاده قرار می‌گیرند؛ هرچند به دلیل خطرات ناشی از خطای انسانی و نیاز به مراقبت مداوم از آرام‌بندها (دیکتاتور)، رویکرد استانداردهای نوین ساختمانی به‌سمت حذف تدریجی درب‌های لولایی حرکت می‌کند.
